高品質砂石加工生產線的5個工藝流程不得不知
2020-07-11

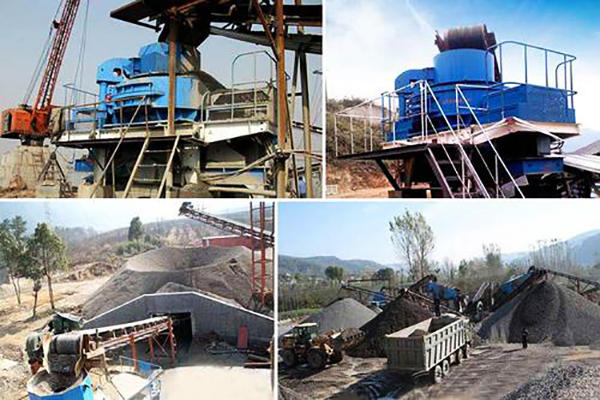

市場上的機制砂大多采用“2次破碎+篩分”的生產工藝，缺乏對骨料級配的調整、石粉含量及粒形的控制。針對上述問題，通過改進工藝，采用“雙脫泥、雙反擊、雙沖擊、雙循環、雙選粉”5S高品質砂石骨料加工工藝，確保產品質量合格、性能穩定；通過風選除塵、半成品及成品料倉封閉、廢料再利用措施，解決傳統工藝粉塵、水污染和廢料處理問題，工藝流程見下圖。
1）5級破碎、2次整形
首先采用鄂式破碎機以擠壓方式對母巖進行第1次預破碎(粗碎)，減小母巖直徑，減輕反擊破碎機生產壓力；
然后用反擊破碎機以拋石撞擊方式對母料進行第2次破碎(中碎)，使鄂破產生的骨料微裂紋進一步發展，最終骨料從微裂紋處再次破碎，完成對骨料的第2次破碎和第1次整形；
最后采用立軸沖擊破碎機以“石打石”或“石打鐵”方式對骨料進行第3次破碎(細碎)和第2次整形。
（制砂機“石打石”和“石打鐵”還分不清？選不對破碎方式，直接影響生產?。?/div>
2）二次脫泥
在粗碎前采用棒條給料機加脫泥篩把粒徑小于30mm的母巖及泥土進行第1次脫泥處理，在中碎前對粒徑小于10mm的骨料進行第2次脫泥處理，除去骨料中泥土和石屑，保證骨料MB值小于0.5。
3）級配調整
在中碎和細碎階段均設有循環篩分系統，可以通過GSP調節料倉使部分骨料通過循環系統返回重新破碎成更小粒徑顆粒，根據需要調整不同粒徑骨料生產比例，再通過風選控粉調整小顆粒含量，解決級配“兩頭多中間少”的問題。
4）風選控粉
細碎后的骨料先進行1次重力風選控粉，將石粉含量控制在10％左右，在成品砂進入料倉前，根據需要調整風選機抽取石粉的風壓再次調整石粉含量，滿足不同強度混凝土對機制砂石粉含量的要求。
5）自動加濕
在風選工序完成后對機制砂成品自動加濕，將機制砂含水率控制在2.5％～3.5％。穩定的含水率便于混凝土生產及質量控制，可有效避免生產、運輸過程揚塵，防止在裝卸和運輸中造成骨料離析。
亚洲а∨精品天堂在线_午夜福利一区二区_爱豆传媒国产剧情水电工_女人自慰喷潮久久久免费看
索取優惠報價
